EMC整改案例小分享之电风扇
发布时间:2021-11-25
浏览次数:1204

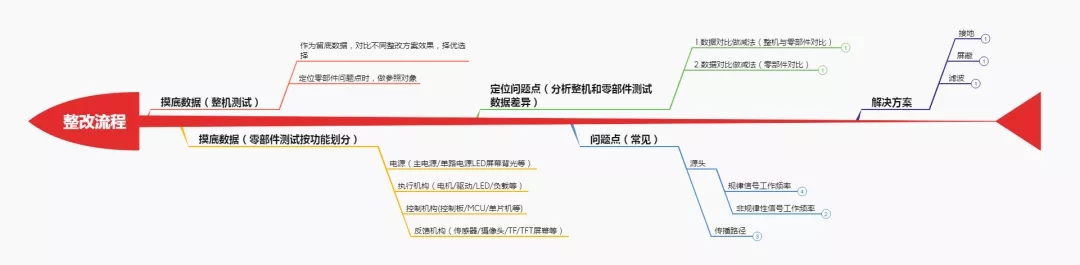

首先在案例分享前来看一下我们常规整改的一些思路:

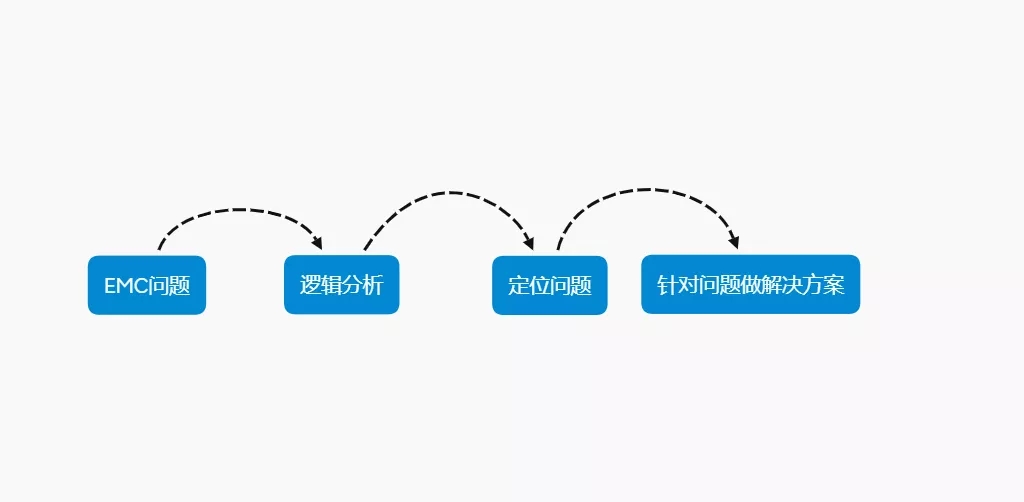

基本思路为通过现象看本质,电磁兼容因为看不见摸不着,所以我们借助频谱仪,电波暗室,近场扫描等手段辅助我们找到噪声源/路径等,然后针对问题寻找解决方案。

1.首先我们可以通过分析产品电路判断出大概出问题的模块,然后根据实际测试辅助定位问题点。

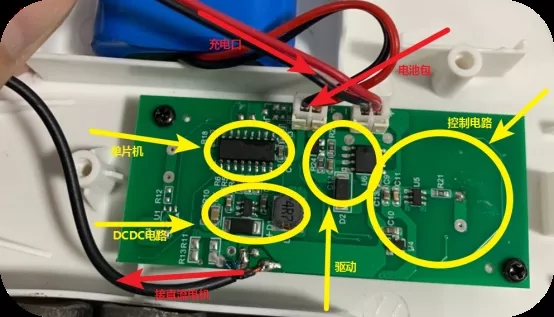

通过上图电路按照噪声源可划分为电源(DCDC)、控制(转速调整)、执行(马达驱动)、电机。

按照一般经验 DCDC模块(升降压/充放电等)、驱动模块(开关管等)是较大噪声控制部分(时钟高频噪声)。

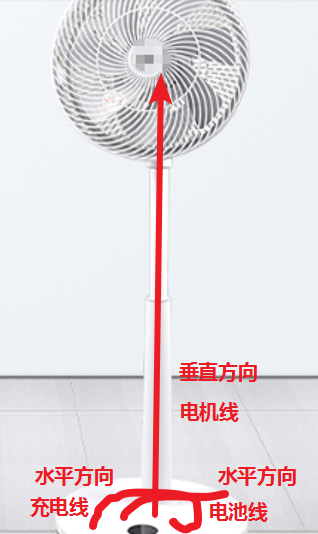

按照传播路径可划分为 电机输出线、充电口线、电池包线。

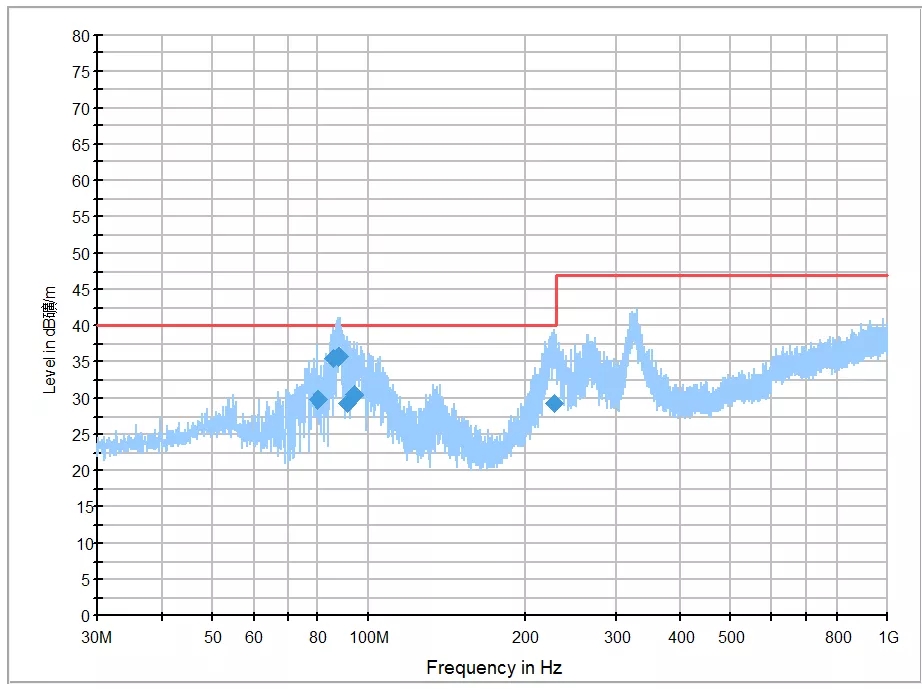

下面是测试数据:

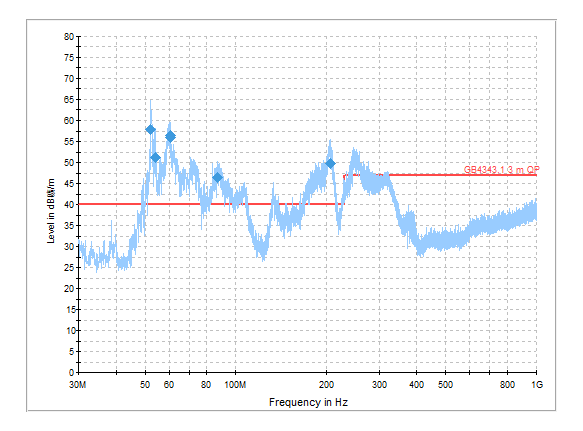

1.H

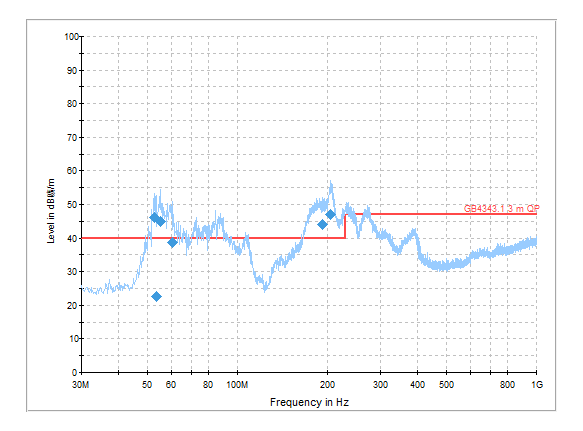

2.V

从数据上可以验证我们之前电路的初步分析,主要是低频的电源部分噪声,分析水平和垂直数据差异,发现垂直方向明显比水平数据更差,所以分析产品实物,初步判断垂直方向电机走线较长对测试数据影响较大。

但是不能区分DCDC\驱动\电机哪个是主要影响因素。

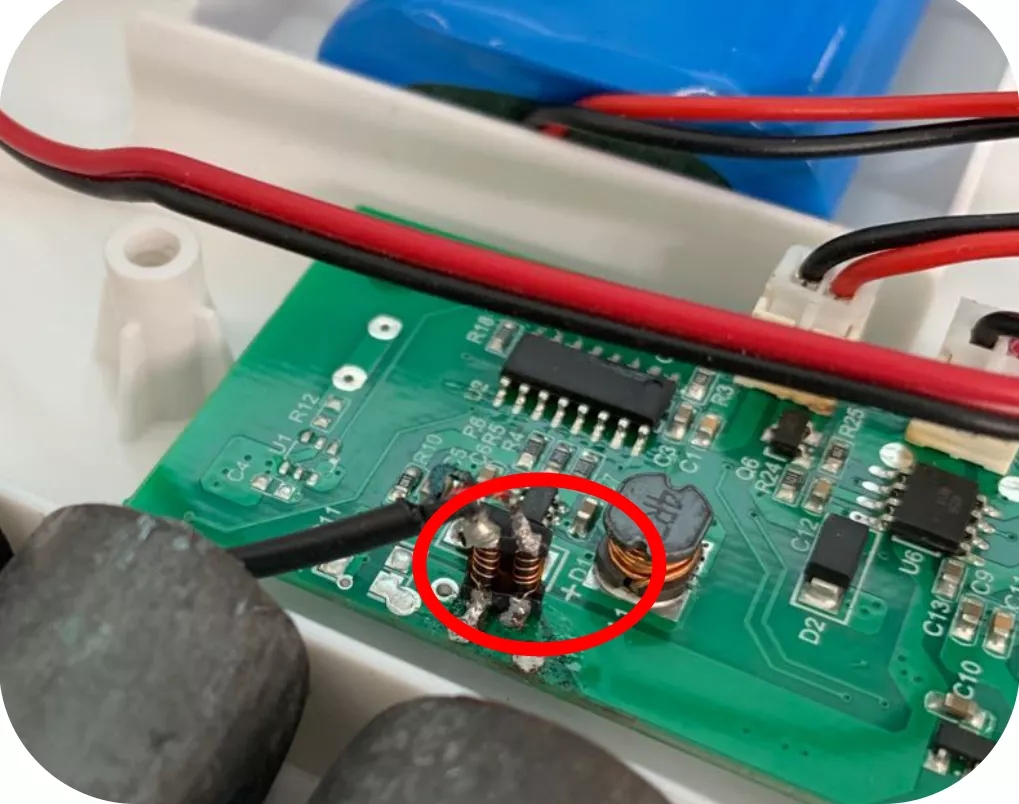

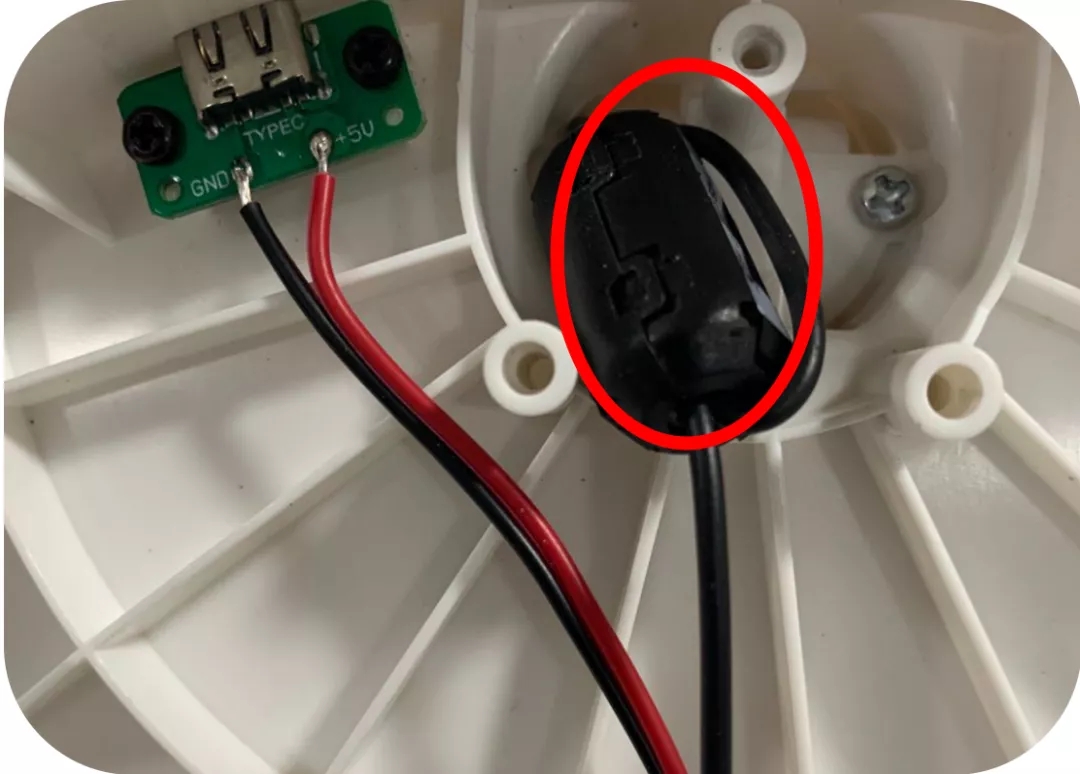

下一步对单独零部件分析,可通过频谱仪或者暗室单独测试产品DCDC(挂负载)\电机通电\驱动挂负载 ,发现电机驱动部分影响比较大,所以在电机输出线加磁环验证有效,但是考虑到要大批量生产和保证产品一致性,使用共模电感在PCB板上做滤波,初步手工测试有效,后期需改板再次验证。

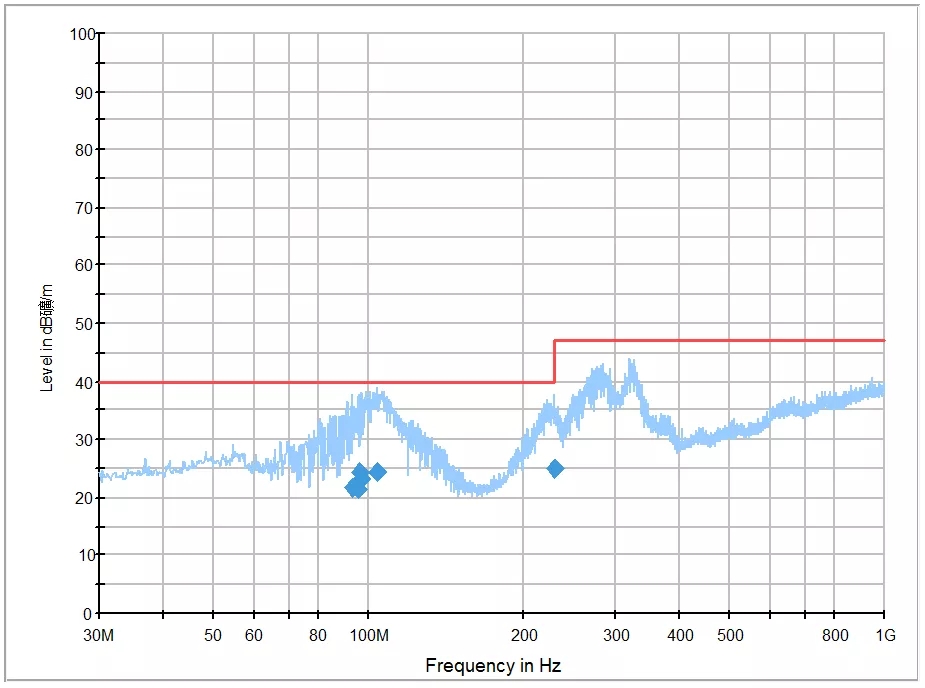

   H

   V

TIPS:整改过程中,可以借助磁环/频谱仪(近场扫描)/暗室等工具进行模块化分析.在确定问题过程中应该关注数据的整体变化趋势,而不是只关注某个频点的数值变化.通过对比前后状态数据综合定位问题。

注:以上为本人观点,如有唐突,欢迎探讨指正
