如何高效解决辐射发射时钟超标问题
发布时间:2021-12-22
浏览次数:1215



一、引言

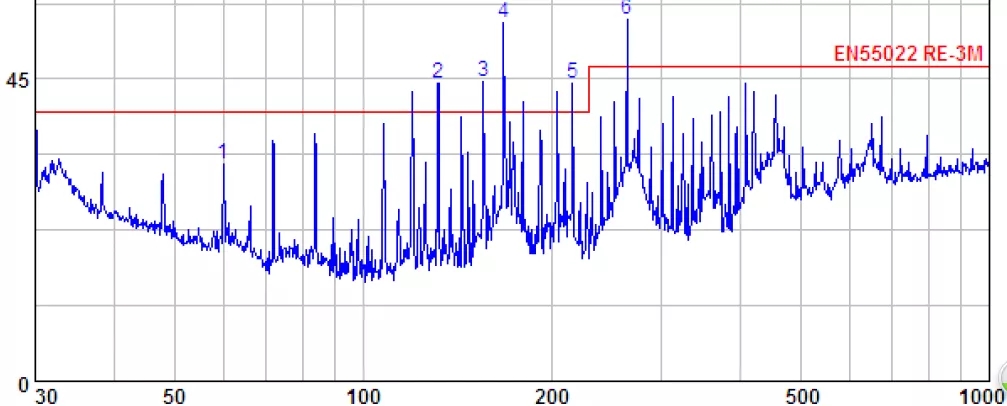

时钟是电磁干扰能量的主要来源之一,随着系统设计复杂性和集成度的大规模提高,电子系统的时钟频率越来越高,处理的难度也越来越大,下图是常见的时钟超标测试示意图。


二、案例分析


为什么有些时钟的高次谐波会很容易超标?

分析:

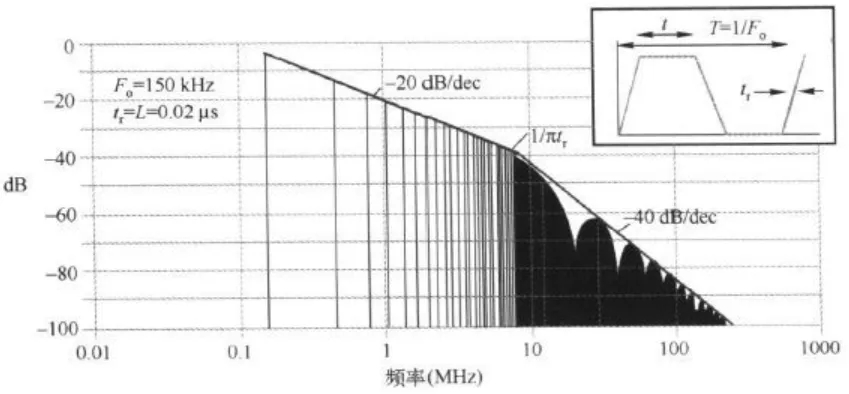

周期信号由于每个取样段的频谱都是一样的,所以他的频谱呈离散形,但在各个频点上呈强大的特点,通常成为窄带噪声。而非周期信号,由于其每个取样段的频谱不一样,所以其频谱很宽,而且强度较弱,通常被称为宽带噪声。然而在一般系统中,时钟信号为周期信号,而数据和地址线通常为非周期信号,因此造成系统辐射超标的通常为时钟信号。


如何解决时钟及其谐波超标问题呢?


(一)抑制措施1—使用滤波电路

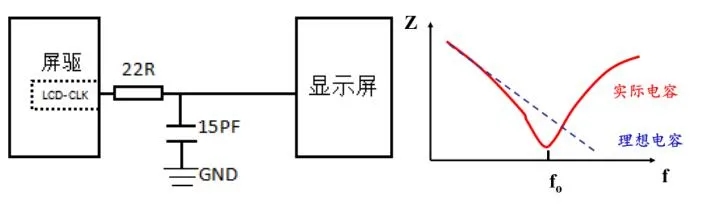

在时钟信号线靠近辐射源头增加滤波电路,通过RC时间常数减缓信号的边沿转换率;通常采用RC滤波电路,为了得到最理想的端接和防止反射,电阻应该尽量的靠近源端,电容最好放置电阻右边,如下图所示:

存在问题:

(1)电感和电容存在寄生参数,高频效果不理想;

(2)时钟频率越来越高,RC滤波效果非常有限;

(二)抑制措施2—屏蔽线缆

分析:

屏蔽线缆是非常有效的措施之一,屏蔽层既能直接遮挡了电缆中差模信号回路的差模辐射,也能为共模电流提供一个返回共模噪声源的路径,减小共模电流的回路面积,但是屏蔽线缆也存在以下问题,

(1)采用导电布屏蔽工艺复杂,人工成本高,效果不够理想;

(2)采用多层屏蔽FPC排线,成本高,柔韧性不好;

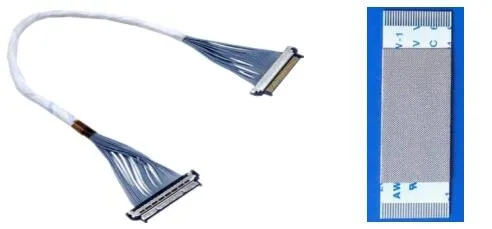

(3)采用微同轴屏蔽效果很好,但是成本很高;

以前传统的诸如屏蔽,滤波等EMI改善措施的应用已变得越来越困难,这促使设计工程师去探索更可行有效的方法来减少时钟能量发射,而扩频时钟的适时出现则恰如其分的解决了这个问题,并从源头上——系统时钟处控制和减少了EMI发射强度。目前,时钟扩展频谱技术被广泛使用在图像采集、图像显示及汽车电子等行业。

(二)抑制措施3—展频

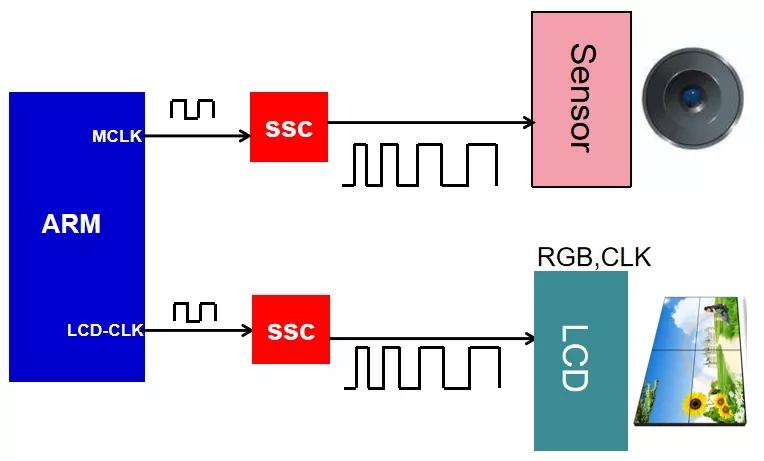

1、在屏时钟或摄像头时钟增加展频IC

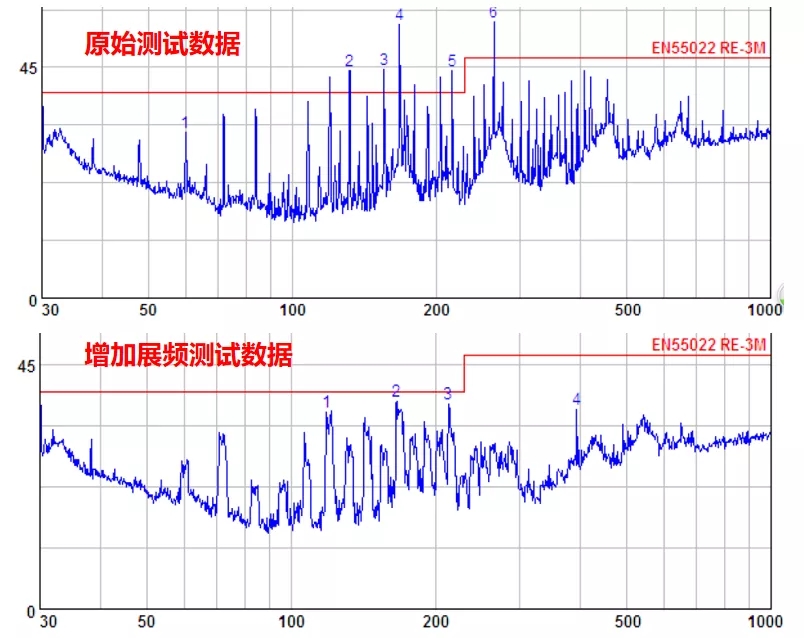

2、应用效果对比测试图

3、展频技术原理

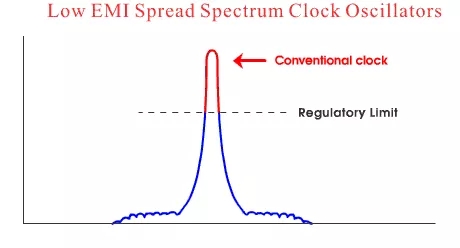

通过对尖峰时钟进行调制处理,使其从一个窄带时钟变为一个具有边带的频谱,将尖峰能量分散到展频区域的多个频率段,从而达到降低尖峰能量,抑制EMI的效果。

4、展频的形态——展频IC和展频晶振两种形态

5、展频技术的优势

(1)在EMI源处抑制EMI,抑制效果好;

(2)PCB板级方案,便于批量生产和电路标准化;

(3)缩短研发周期,减少屏蔽,过滤,简化工艺,减少人工成本;

(4)展频晶振体积小,在车载摄像头、内窥镜等体积有要求产品实用度高。

6、实际成功应用案例

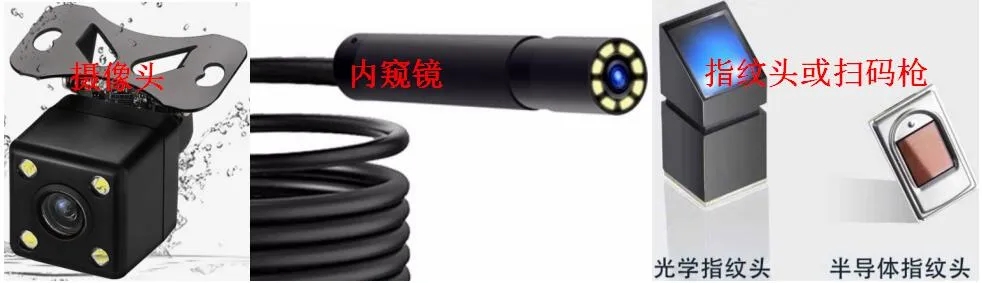

(1)图像采集类时钟信号,如摄像头时钟,指纹头等;

(2)图像显示类时钟信号,如屏时钟;

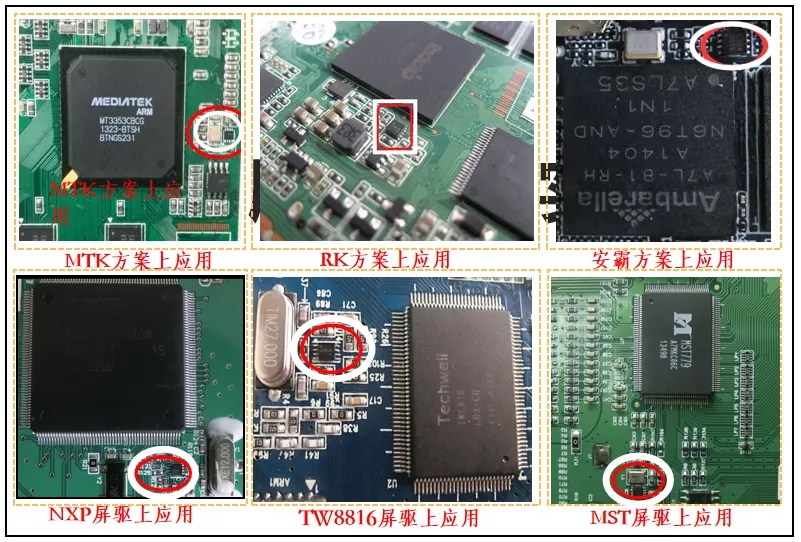

(3)晶振、DDR、SD等PCB内部时钟


三、总结

时钟扩展频谱技术在抑制时钟EMI上的应用,可以在一定程度上简化EMC对策,降低昂贵的屏蔽材料成本,增强产品大批量生产的一致性,因此在产品的设计初期做EMC设计规划时,应考虑做好展频电路的兼容设计,以防产品在上市前因EMI整改困难而焦头烂额,错失最好的市场机会!


应用新型产品解决时钟超标EMC问题,走在时代前沿!
